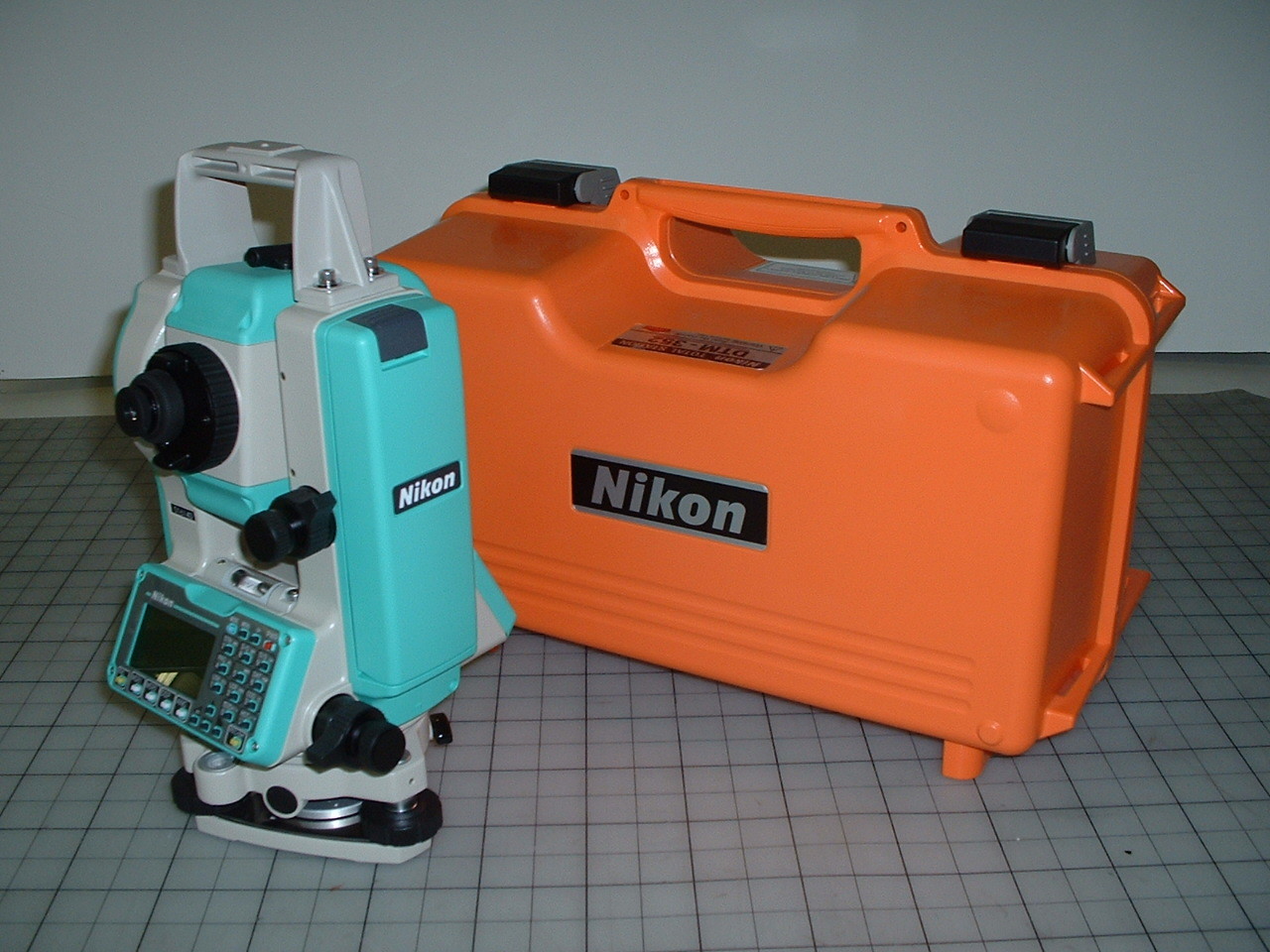

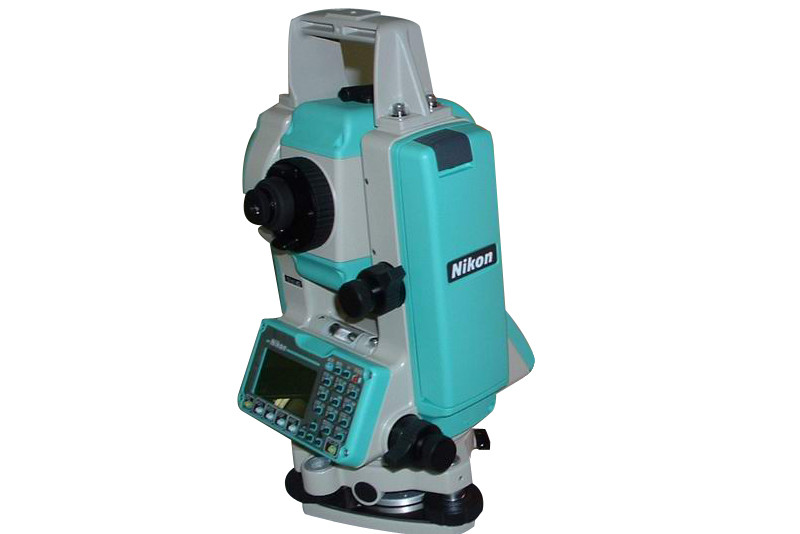

Total Station Nikon DTM 352 332 serie

Model

DTM-362, DTM-352, DTM-332

Lange buizen

158mm/6.22 inch.

Vergroting

33x (21x/41x met optioneel oogstuk)

Effectieve diameter van het doel

45 mm/1.77 inch.

Zichtveld

1°20 ̊

Resolutiekracht

2.5

Minimale scherpstelafstand

1.3m/4.26 voet.

Bereik met Nikon gespecificeerde prisma's

Normale omstandigheden

(Gewoon waas, zicht ongeveer 20 km / 12,5 mijl)

met een diameter van niet meer dan 20 mm
(5 x 5 cm)

5 tot 100 m (16,4 tot 328 ft)

met mini-prisma

1,000m/3,280 ft.

met een enkel prisma

2,000m/6,560 ft

met drievoudig prisma

2600m/8,530 voet.

Goede omstandigheden

(Geen waas, zicht van meer dan 40 km/25 mijl)

met mini-prisma

1200m/3.930 voet.

met een enkel prisma

2300m/7.540 voet.

met drievoudig prisma

3,000m/9,840 ft.

Precisiteit (Prisma/precise modus)

±(3+2ppm x D) mm
±(3+3ppm x D) mm

(~20°C tot ~10°C, +40°C tot +50°C)

Metingsinterval*1

Precieze modus

1.6 sec. (oorspronkelijk 1.6 sec.)

Normale modus

1.0 sec. (aanvankelijk 1,4 sec.)

Minimum aantal

Precieze modus

1 mm/0,002 ft.

Normale modus

10 mm/0,02 voet.

Omgevingstemperatuur
bereik*2

¥20°C tot 50°C/ ¥4°F tot +122°F

Atmosferische correctie

Temperatuurbereik

¥40°C tot 60°C/¥40°F tot +140°F

Barometrische druk

400 tot 999 mmHg/533 tot

1,332hPa/15.8 tot 39.3 in.Hg

Prismaverschuiving

₹ 999 tot ₹ 999

Hoekmeting

Leessysteem

Foto-elektrische detectie door middel van een inkrementele encoder

Horizontale hoek

met een diameter ((DTM-362/352),

Single ((DTM-332)

Verticale hoek

Alleenstaande

Minimale verhoging
(graad, Gon, MIL6400)

Graad: 1/5/10 ‰, Gon: 0,2/1/2mgon,

MIL6400: 0,005/0,02/0,05mil

DIN 18723 nauwkeurigheid
(horizontaal en verticaal)

5 ̊/1,5 mgon (3 ̊/1,0 mgon:DTM-362)

Neigingssensor

Type

twee-as ((DTM-362/352),

Eenastig ((DTM-332)

Metode

Vloeistof-elektrische detectie

Vergoedingsbereik

± 3'

Instelling van de nauwkeurigheid

1 "

Niveauloplaat

Flacon op plaatniveau

30"/2mm

Cirkelvormige flacon

10'/2 mm

Optische daling

Vergroting

3x

scherpstellingsbereik

0.5m/1.6 voet tot ∞

Afbeelding

Grafisch LCD-scherm (128 x 64 punten)
Beide partijen ((DTM-362/352),

Eenzijdig ((DTM-332)

Puntgeheugen

10, 000 records

Afmetingen (W x D x H)

168 x 173 x 335mm/6.6 x 6.8 x 13.2 inch.

Gewicht (ca.)

Hoofdeenheid (met batterij)

5.3kg/11.7 lbs. (((DTM-362/352),
5.2kg/11.5lbs. (((DTM-332)

Batterij

0.4kg/0.9 lbs

Draagtas

2.4kg/5.3 lbs

Inbouw Ni-MH-batterij
BC-65

Operatietijd

Continu afstand/hoek
meting

Ongeveer 16 uur*3

Afstand/hoek
meting om de 30 seconden

Ongeveer 27 uur.

Hoekmeting

Ongeveer 30 uur.

Batterijoplader voor BC-80/65

Ongeveer 2,0 uur voor volledige oplaad.

Sneloplader Q-70C (12V gelijkstroom oplader voor een aansteker)

Ongeveer 2,0 uur (voluit geladen BC-65 vereist meer dan één lading)
