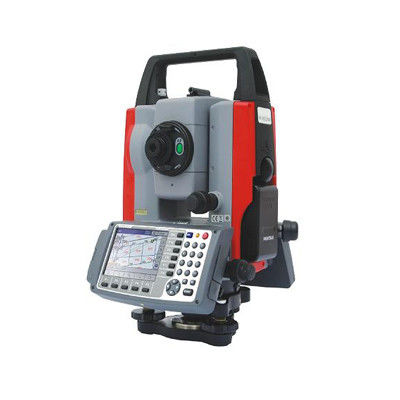

PENTAX W-822NX TOTAL STATION

W-822NX

W-823NX

W-825NX

W-835NX

Telescoop

Vergroting

30 X

Optische opening

45 mm (EDM45 mm)

Resolutiekracht

Drie seconden.

Zichtveld

20,6% (1°30′)

Minimale scherpstelling

1.0m

Focus.

Autofocus + Powerfocus + handmatig

Faseverschil

Gegevensverwerker

CPU, klokfrequentie

Intel Xscale, 400MHz

Bedrijfsvoering

Microsoft® Windows® CE.NET 4.2

Intern geheugen

SDRAM = 64 MB

FLASH = 128MB (ingebouwd)

Interface

RS-232C / USB (USB Mini-B connector) / CF TypeII slot / SD slot

Afbeelding

3.7 inch, kleuren LCD, 640 x 480 pixels *(5)

met achterlicht en touchpaneelfunctie

Hoeveelheid

2

1

Sleutelbord

33 sleutels.

EDM

Laserklasse

Klasse ((IIIa) 3R / Klasse ((II) 2 (Selectief)

Afstandsmetingsbereik

Niet-reflecterend

1.5m - 270m

Mini-prisma

1.5m - 1100m (1600m) *(1)

1P

1.5m - 3400m (4500m) *(2)

3P

200 m - 4500 m (5600 m) *(2)

Reflectieplaat

1.5m - 600m (800m) *(3)

Precisiteit

Prisma, reflectorplaat

±(2 + 2 ppm x D) mm

Reflectoren

±(5 + 2 ppm x D) mm *(4)

±(5 + 3 ppm x D) mm *(4)

Metingstijd

Herhaal:

Normaal: Prisma, referentieblad 2,0 sec. (1 mm)

Normaal: Prisma, referentieblad 1,2 sec. (1 mm) *Snel modus

Track: Prisma, Ref. blad 0.4 sec. (1cm)

Aanvankelijke metingen

Normaal: zonder reflectoren 2,3 sec. (1 mm)

Normaal: Prisma, referentieblad 2,5 sec. (1 mm) *Snel modus

Toepassingssoftware

Selectief

Geheugen

Intern

128 MB

Geheugenkaart

2 GB (maximaal) *(6)

Hoekmeting

Metode

Absolute roterende encoder

Genauigheid (ISO17123-3)

2′′

3′′

5′′

Compensator

Drie-as

Tweeledige as

tangenschroef

2 snelheden

1 toerental

Datumklok

Beschikbaar

Plummet

Zichtbare laser, ±0,8 mm (instrumenthoogte 1,5 m)

Plaatniveau (elektronisch)

Plaatniveau (elektronisch) 30′′/1div.

Circulair niveau

8 ̊/2 mm

Waterbestendig

IP54

Omgevingstemperatuur

-20°C - +50°C / -4°F - 122°F (werkbereik)

Batterijpakket BP02

Ni-MH (oplaadbaar) (4300 mAh ), DC6V

Operatietijd

Continu ongeveer 3 uur (ETH + EDM ),

8 uur (ETH) met ongeveer 2,2 uur oplaadtijd

Gewicht

Ongeveer 380 gram.

Charger BC03

Invoerspanning: AC100 - 240V (AC01)

en AC-adapter AC01

Uitgangsspanning: DC7.5V (BC03)

Gewicht: 280 g

Basis

Afneembare

Verplaatsing

Fysiek (inclusief batterij)

Afmeting

197 (W) x 347 (H) x 217 (L) mm

Gewicht

60,3 kg

6.1 kg
